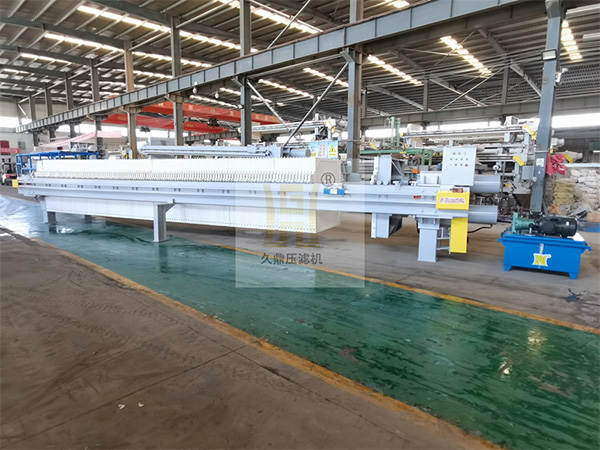

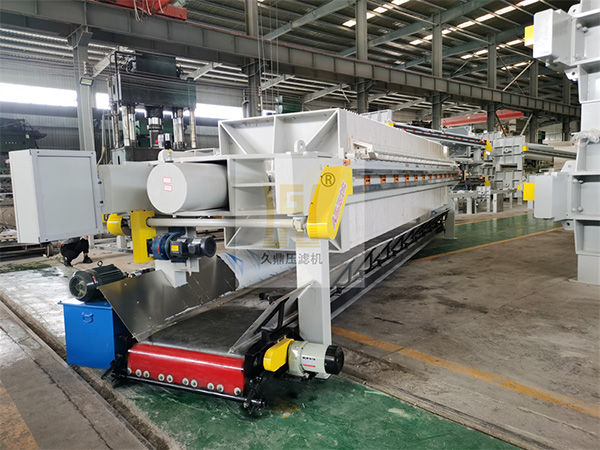

高效精煤压滤机

概述

高效精煤压滤机是一种间歇式的加压过滤设备， 用于精煤过滤、 过滤效果好， 滤饼含水率低。 整机具有自动化程度高，生产能力大， 能够在高压力下操作， 滤饼中含液率低， 单位产量高， 占地面积小等特点， 可广泛用于洗煤厂精煤过滤。

按照排液形式可分为明流、 暗流型， 自动系列高效精煤压滤机采用机、电、液一体化设计制造、 能够实现自动压紧、 过滤、穿流、 压榨、 松开、 拉板等过程。

结构及工作原理：

精煤压滤机主要由以下五大部分组成： 机架部分、 过滤部分、自动拉板部分、 液压部分、 电气部分。

（1） 机架部分： 机架构成压滤机的基础， 用以支撑过滤机构、 连接其它部件。 它主要由止推板、 压紧板、 油缸和主梁组成。压滤机工作时， 油缸体内的活塞杆推动压紧板， 将位于压滤机和止推板之间的滤板和过滤介质（滤布） 压紧， 以保证带有工作压力的被过滤物料（料浆） 在滤室内进行加压过滤。

（2） 过滤部分： 是由安一定次序排列在主梁上的滤板和夹在滤板之间的过滤介质（滤布） 组成， 形成一个个过滤单元（滤室）在滤室内进行加压过滤。

（3） 自动拉板部分： 由液压马达、 拉板机构及链条组成、 夜压马达带动链条驱动拉板器运动， 将滤板逐一拉开， 整个过程由微机进行控制。

（4）  液压部分： 是压滤机的动力装置， 主要由液压站和油缸组成。

（5）  电气部分： 它是整个系统的控制中心。
